Bài 2. Vẽ hệ trục tọa độ Oxy

Yêu cầu: Vẽ hệ trục tọa độ \(Oxy\)

Hệ trục tọa độ gồm trục \(Ox\), \(Oy\) và góc tạo độ \(O\).

◉ Ý tưởng:
  ▪ vẽ trục \(Ox\) bằng cách vẽ từ điểm \((-2,0)\)
  ▪ Vẽ trục \(Oy\) bằng cách vẽ từ điểm \((0,-2)\) đến \((0,2)\).

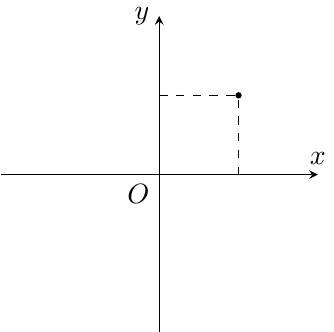

Hình vẽ

Code LaTex

\documentclass{standalone}
\usepackage{tikz}
\usetikzlibrary{angles}
\begin{document}
  \begin{tikzpicture}[>=stealth]
     \draw[->](-2,0)--(2,0);
     \draw[->](0,-2)--(0,2);
     \draw[dashed] (0,1)--(1,1)--(1,0);
     \fill (1,1) circle (0.04);
     \draw (2,0) node[above]{$x$} (0,2) node[left]{$y$} (0,0)
      node[below left]{$O$};
  \end{tikzpicture}
\end{document}


Giải thích Code Latex

Dòng code	Ý nghĩa
\documentclass{standalone}	Dùng standalone để hiển thị tài liệu vừa khung hình ảnh
\usepackage{tikz}	Khai báo gói lệnh vẽ hình TikZ
\(\begin{document}\) \(\end{document}\)	Văn bản và hình ảnh TikZ sẽ được viết trong cặp lệnh này
\(\begin{tikzpicture}[>=stealth]\) \(\end{tikzpicture}\)	Các lệnh vẽ TikZ sẽ nằm trong cặp lệnh này
\draw[->](-2,0)--(2,0);	Vẽ trục Ox có mũi tên
\draw[->](0,-2)--(0,2);	Vẽ trục Oy có mũi tên
\draw[dashed] (0,1)--(1,1)--(1,0);	Vẽ đường đứt nét biểu diển điểm
\draw (2,0) node[above]{$x$} (0,2) node[left]{$y$} (0,0) node[below left]{$O$};	Hiển thị tên trục và điểm \(x\), \(y\), \(O\).

Tổng kết

Với bài này chúng ta vẽ bằng các lệnh \draw và cần chú ý đến cách hiển thị các đối tượng \(O\), \(x\), \(y\) bằng lệnh \(node\). Việc làm này giúp các bạn dễ quan sát hơn trong quá trình code.
